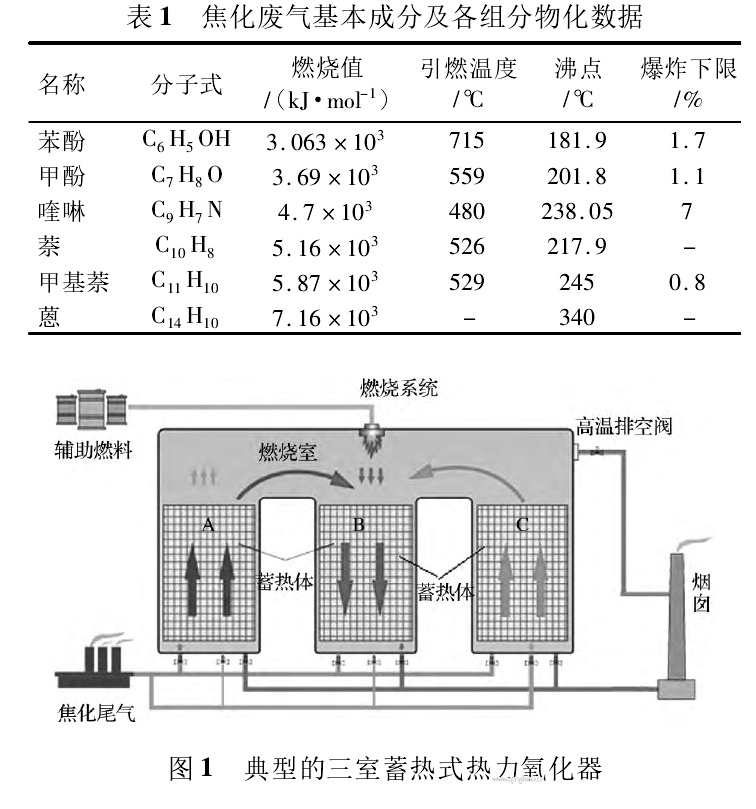

該化工廠在正常生產過程中會產生溫度為 20 ～ 50℃、流量為 4 000 ～ 18 000m3/ h 的焦化廢氣，其基本成分及物化數據如表 1 所示。按照國家相關廢氣排放標準的規定，若要將有機廢氣凈化達標，需要由

3 臺蓄熱室組成的大型 ＲTO 進行凈化。本項目采用的三室 ＲTO 是在兩室的基礎上增加了 1 臺吹掃用蓄熱室，如圖 1 所示。ＲTO 正常運行時，廢氣的氣和排氣通過閥門切換來完成。第1 個工作周期中，廢氣

自下而上經 A 蓄熱室升溫，然后進入燃燒室氧化放熱; 氧化放熱結束后，自上而下通過 B 蓄熱室，與蓄熱室內的填料進行換熱，將熱量傳遞給 B 蓄熱室，再經過工藝管路進入煙囪排放; 此時C 蓄熱室處于吹掃狀態，用吹掃風機將蓄熱室( 含集氣室) 中的滯留廢氣吹入燃燒室氧化處理，防止因蓄熱室的切換過程影響廢氣處理效率。第 2 個工作周期中，A 蓄熱室處于吹掃狀態，廢氣自下而上進入 B 蓄熱室，與已吸收熱量的填料進行換熱后，進入燃燒室氧化放熱，再自上而下通過C 蓄熱室，并將熱量傳遞給 C 蓄熱室后，進入煙囪。第 3個工作周期中，B 蓄熱室處于吹掃狀態，廢氣由 C 蓄熱室進入，氧化放熱后，通過 A 蓄熱室進入煙囪，完成了 ＲTO 裝置運行的 1 個大周期，如此交替運行。

本項目以能源高效利用為目的，采用焦?fàn)t煤氣代替輔助燃料，可以節約成本，提高焦?fàn)t煤氣利用率，同時能夠滿足 ＲTO 裝置正常運行時的燃料需求。該裝置主要由燃燒室、蓄熱室( 含集氣室) 及切換閥門組成。

從化產區域各排氣洗凈塔后收集的廢氣進入廢氣總管，經過安全水封、捕霧器后進入緩沖罐，由廢氣引風機輸送，經過阻火器后進入 ＲTO 進行焚燒。本項目中ＲTO 收集處理的廢氣有 14 路，各排氣洗凈塔洗滌

后的廢氣通過各自的調節閥控制排出壓力，保證廢氣進入廢氣總管。ＲTO 冷態啟動后，首先啟動吹掃風機，用新鮮空氣對設備進行吹掃; 吹掃結束后，燃燒系統進行燃?xì)鈾z漏，確保點火系統安全; 檢漏完成后，啟動燃燒器，通過 9 個閥門的周期切換完成 3 個填料床的預熱; 預熱結束后焦化廢氣進入ＲTO進行焚燒，燃燒室溫度開始緩慢提升。如果燃燒室溫度持續上升，說明廢氣濃度過高，當溫度達到 1 100℃ 時，打開高溫排放閥，將多余的熱量直接排放至煙囪; 當溫度達到 1 180℃ 時，系統自動報警; 當溫度達到 1 200℃時，為了確保 ＲTO 裝置安全，ＲTO 開啟自動離線程序。ＲTO 離線時，燃燒系統熄火，廢氣風機減速直至停機，新風閥打開，引入小風量新鮮空氣進入ＲTO 蓄熱室，開始 ＲTO 降溫程序。為了降低高溫閥的溫度，在高溫閥設置了 1 套水冷系統，以確保高溫閥的密封性能，水冷系統由軟水槽、軟水循環泵及軟水冷卻器組成，軟水通過浮球液位計自動補充到軟水槽中，通過軟水循環泵輸送至高溫閥，再通過軟水冷卻器被循環水冷卻后回到軟水槽。由于焦化廢氣中有機成分的沸點較高，易凝結在蓄熱填料底部，堵塞填料床層，本項目中 ＲTO 設置了 1 套反燒程序，當床層底部和頂部的壓差達到3k Pa 時，自動啟動反燒程序，將凝結在蓄熱填料底部的膠狀物質氧化，從而達到對蓄熱床層清理的目的。反燒程序與正常運行一樣，只不過是排氣溫度達到 480℃時再進行閥門切換。3 個床層底部溫度依次達到 480℃時，反燒程序自動結束，反燒程序有自動和手動 2 種方式。手動方式可根據實際運行情況，點擊反燒按鈕進行清理。為了保證系統安全，風機前設置了 3 套可燃?xì)怏w濃度監測儀，其中 1 套為快速反應型，響應時間小于 1s，用于快速連鎖，當廢氣中可燃組分濃度達到爆炸下限的 25% 時，系統自動連鎖停機。同時 ＲTO設置了 2 個防爆門，當爐內壓力達到 11k Pa 時自動泄壓。3ＲTO 置工藝優化及運行結果分析采用 ＲTO 裝置處理焦化廢氣，優化 ＲTO 裝置的工藝性能對提高有機廢氣處理效率，實現廢氣達標排放至關重要，本項目在 ＲTO 工藝設計等方面做了升級和改進。

 1 采用焦?fàn)t煤氣作為輔助燃料本項目采用焦?fàn)t煤氣作為輔助燃料，既節約了成本，又提高了焦?fàn)t煤氣的利用率。從用戶記錄所得到的輔助燃料使用量表明，ＲTO 裝置冷啟動時所需焦?fàn)t煤氣為 240m3/ h，能夠滿足 ＲTO 裝置正常運行時的燃料需求。

 2 ＲTO 前端增加安全水封、捕霧器和阻火器水封的主要作用是防止高溫回火，由于其安全性能好，可用在管道收集前端防止回火; 焦化廢氣中含有少量的水分，為使進入 ＲTO 內部的焦化廢氣更加潔凈，增加了

捕霧器用于氣液分離; 與此同時，由于廢氣中含有易燃?xì)怏w，為了阻止易燃?xì)怏w在ＲTO內燃燒時火焰?zhèn)鞑サ秸麄€管網中，在 ＲTO 進氣管道前端增加了阻火器。

 3 高溫閥水冷系統在大多數的 ＲTO 裝置中，高溫閥主要靠自然散熱?？紤]到發生緊急情況時燃燒室的溫度過高，項目采用循環水冷卻系統。水冷系統由軟水槽、軟水循環泵及軟水冷卻器組成，軟水通過浮球液位計自動補充到軟水槽中，通過軟水循環泵輸送至高溫閥，再通過軟水冷卻器被循環水冷卻后進入軟水槽。

4 經工藝優化后的 ＲTO 裝置運行結果分析表明:1) 通過多次抽樣測量，ＲTO 燃燒室表面溫度基本維持在 50 ～ 70℃，滿足最高溫度≤75℃ 的設計要求。2) 燃燒室溫度始終維持在 850 ～ 1 100℃ ，保證了有機

廢氣中的有機成分充分氧化燃燒。3) 煙囪平均出口溫度 120℃ ，低于 150℃ 的設計要求。4) 經當?shù)丨h(huán)保部門多次抽查，經過 ＲTO 裝置處理的焦化廢氣達到 GB 16171—2012《煉焦化學工業污染物排放標準》的要求，有機廢氣的凈化率達到了 99% ，CO 的凈化率達到了 97% 。
