混合室噴孔對SNCR 內混噴槍霧化特性的影響

選擇性非催化還原法（SNCR，Selective Non-Cata-lytic Reduction）是指在不采用催化劑的情況下， 向爐膛（或循環流化床分離器）內噴入氨或尿素等氨基還原劑，還原劑在爐中迅速分解，與煙氣中的NOx反應生產N2和H2O 的技術。 SNCR 噴槍是SNCR脫硝技術的核心設備之一，噴槍的好壞直接關系到 NOx脫除效率的高低，噴槍設計關鍵是保證還原劑與煙氣混合的均勻、充分。

• 噴槍結構

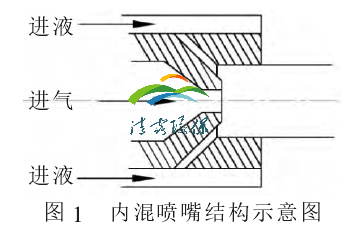

SNCR 噴槍采用內混噴嘴結構，如圖 1 所示。

氣體經進氣孔加速后噴入混合室， 與來自液孔的低速液體發生碰撞， 通過較高相對速度產生的摩擦力使液體初次霧化后， 氣液混合物經過混合室噴孔發生二次霧化。 保持混合室噴孔流通截面積不變，設計了三種噴孔， 分別是扇形噴孔、 中心大圓孔、8小圓孔。

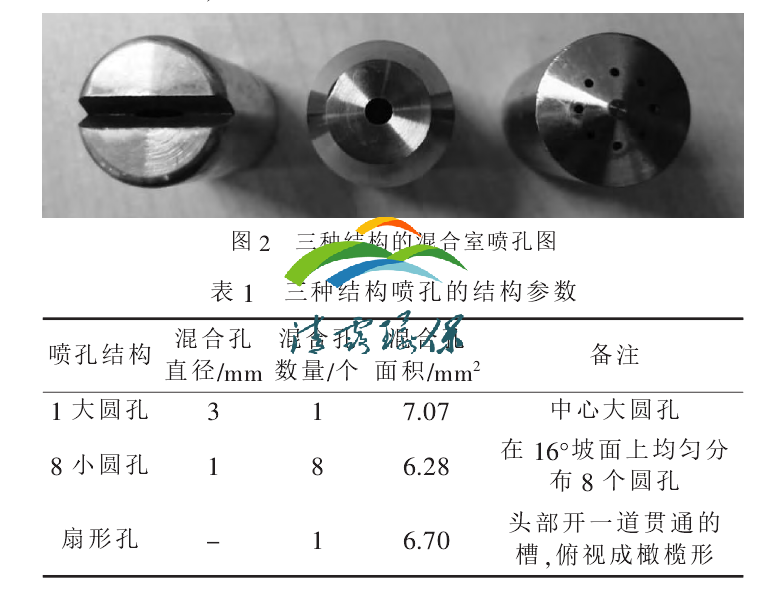

混合室噴孔外觀如圖2 所示，噴孔結構參數見表 1， 實驗研究這三種混合室噴孔結構對流量特性和霧化特性的影響。 混合室噴孔與混合室之間采用螺紋連接，方便拆卸。

• 流量特性

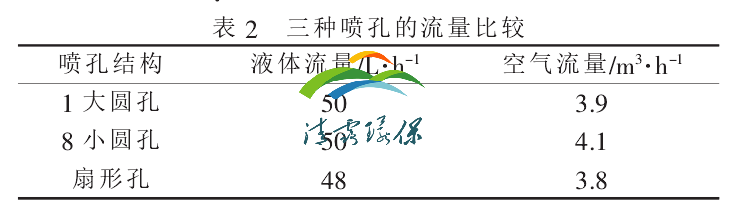

噴槍依次安裝三種結構的混合室噴孔， 在實驗工況（空氣壓力 0.28 MPa，液體壓力 0.28 MPa）下，分別測量噴槍的液體流量和空氣流量， 得到實驗數據如表 2 所示：

• 霧化比較

通過霧化實驗圖 6 可見， 混合室噴孔為扇形噴孔的噴槍噴出的液體霧化較好， 霧化角在65°左右，并且液滴顆粒有粗有細， 中間分布較多的液體大顆粒，兩側顆粒較小，顆粒分布更符合 SNCR 系統對噴槍的霧化要求。

• 噴射射程

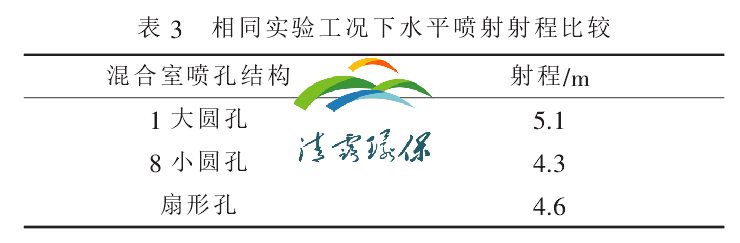

SNCR 噴 槍除了對霧化效果有要求外 ， 還要求噴霧有一定的剛度，以便根據工程具體情況，設計不同射程需求的SNCR 噴槍。 本次實驗針對實驗工況空氣壓力0.28 MPa，液體壓力 0.28 MPa 下噴槍的水平噴射射程進行了測量，如表 3 所示

通過以上結論可知，對于大煙道，對 SNCR 噴槍射程有要求，混合室噴孔采用 1 大圓孔較好；對于小煙道，對還原劑液滴顆粒大小有要求，混合室噴孔采用扇形噴孔較好。
